10-75kN推力，自動切換方向
雙臺體系統可視為是《國際通用標準振動試驗系統》的升級版。其設計想法來源于試驗室的資深操作者。
為了避免振動臺的翻轉操作，資深操作者將試驗室中的兩臺振動臺的一臺固定為‘垂直狀態’，而另一臺固定為‘水平狀態’。這樣不但起到了提高效率的作用，還有效降低了設備故障。

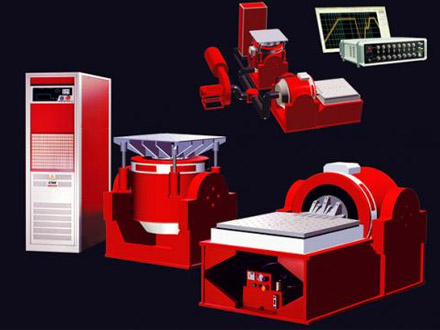

根據這種做法，我們在標準的雙向振動臺的組成中，增加了一臺垂直臺。構成了雙臺體結構。雙臺體系統包括了兩臺振動臺（一臺水平臺和一臺垂直臺）、一臺功放（含勵磁和動圈電纜切換裝置）、一臺風機（含風管切換裝置）、一臺振動控制器（含參數切換控制軟件）和加速度計。
雙臺體結構的設備的成本雖然要高于普通振動臺（多配備一臺垂直振動臺臺體以及功放、風機的切換裝置），占地面積也要多一些。但其帶來的操作方便性和減少操作故障的優點還是很值得的。隨著試驗室智能化和信息化的發展，雙臺體結構將會被越來越多地應用。
一般而言，推力越大、工作臺面越大，雙臺體的優越性越明顯。
實際情況說明，雙臺體結構的設備越來越受到‘有操作經歷的試驗人員’的歡迎。
雙臺體結構用于‘垂直/水平溫度、濕度、振動綜合試驗系統’，改善振動與溫度接口的隔熱和隔濕效果將更加明顯。
近年來隨著智能化雙臺體結構應用技術的進一步發展，雙向沖擊試驗系統、雙向運輸試驗系統相繼面世。

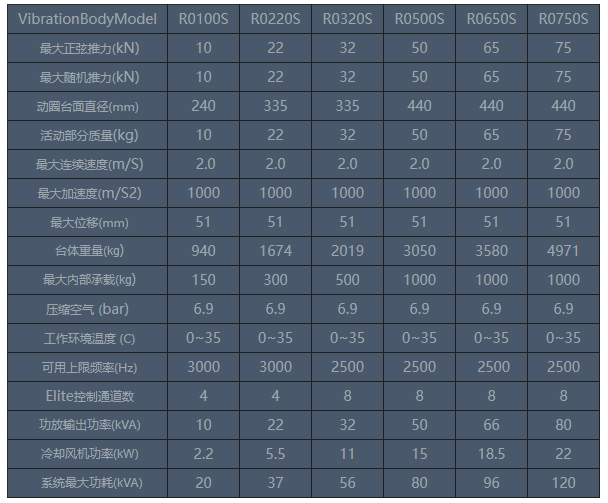

主要技術參數表
動圈臺面分布按照國際標準設計，試驗夾具與LDS公司和UD公司的標準產品兼容。

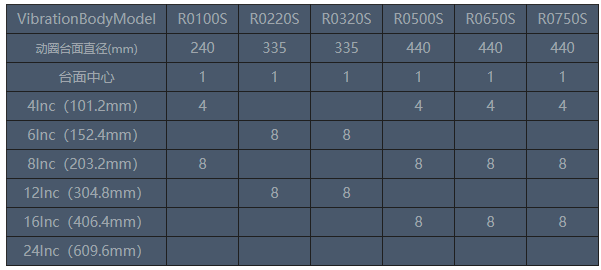

動圈臺面螺釘分布和數量表
圓形擴展臺具有良好的頻響特性，其臺面螺釘分布符合上表標注尺寸。

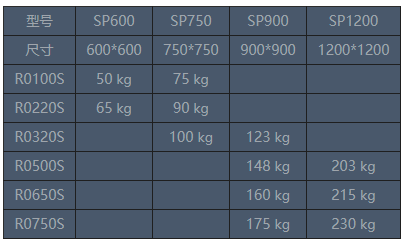

標準圓形擴展臺的質量表
聯體水平滑臺和附加擴展臺按照國際標準尺寸設計。臺面螺釘分布間距為100mm。

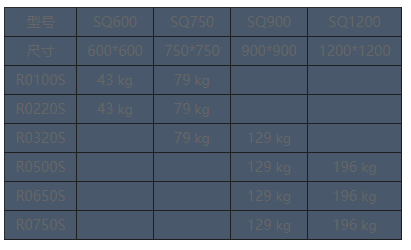

標準方形擴展臺的質量表
標準水平滑臺活動部分的總質量表
